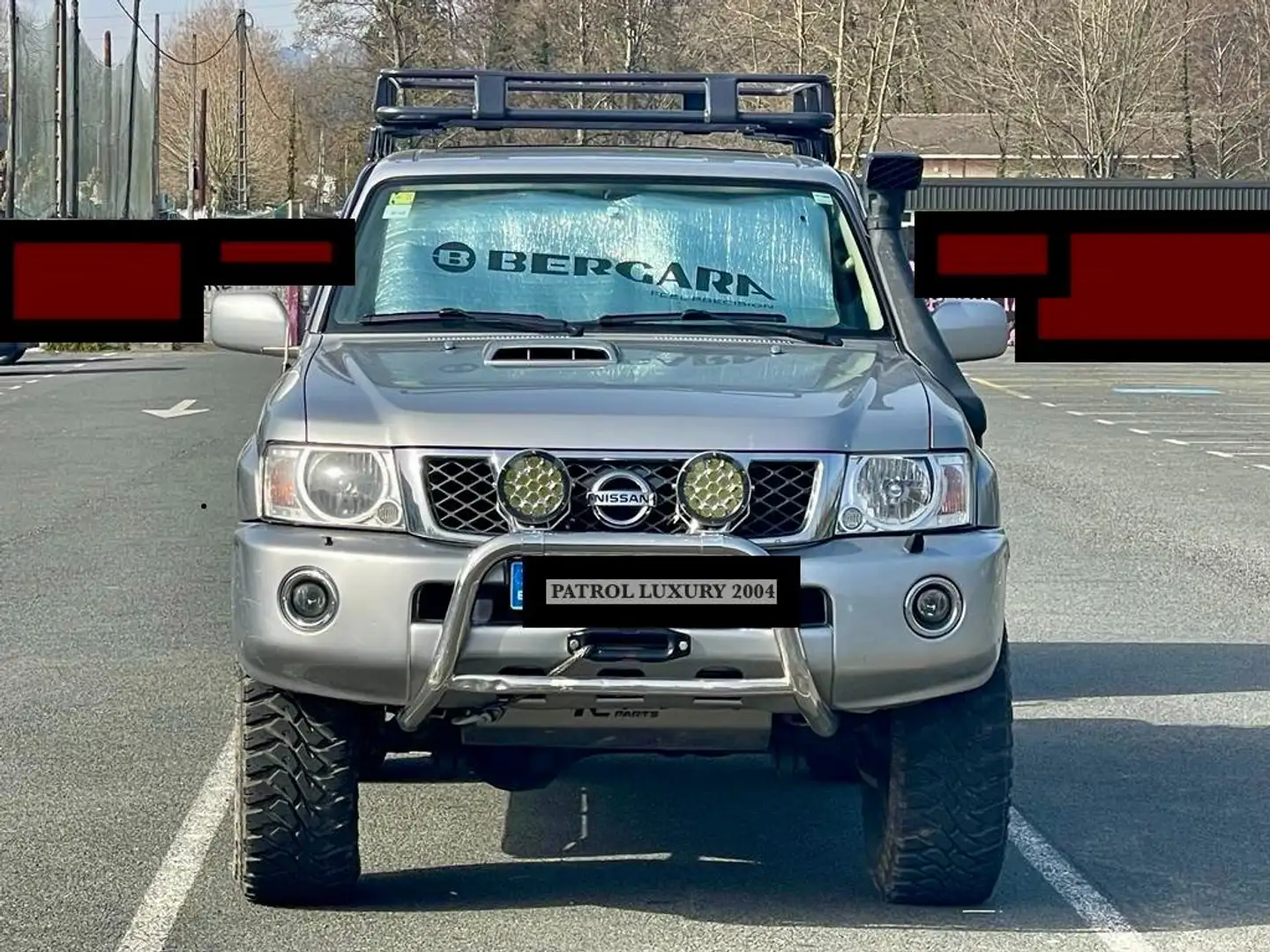

Nissan Patrol

Patrol 3.0TD Luxury Luxury

Consistentes en:
• C.R. 2.1 Modificación de las características o sustitución de los elementos del sistema de admisión
del comburente.
• Se instala una toma de aire elevada, compuesto por tubo y pre-filtro, ambos fabricados en
POLIETILENO, para la admisión elevada de aire al motor. El anclaje del snorkel a la carrocería
se realiza mediante el sistema de sujeción aportado por el fabricante. Instalado en el lateral
izquierdo. Marca: PLASMA 4X4, Referencia: S/R.
El montaje de la toma de aire elevada, se realiza respetando la admisión original del
vehículo, sin modificar la caja del filtro y con la misma o superior sección del tubo
que el existente de la entrada de filtro de admisión original del vehículo.
Los radios de curvaturas mínimos del accesorio, son superiores a 5mm
• C.R. 3.4.- Modificaciones de las características o sustituciones en los elementos de transmisión por
otros diferentes desde la salida de la caja de cambios hasta las ruedas
• Se sustituye grupos cónicos de diferencial delantero y trasero, por grupos cónicos de
diferenciales de relación 5.14. Marca: PLASMA 4X4, Referencia: (Del. / Tras.): 5.14.
El velocímetro queda calibrado mediante la sustitución de los grupo cónicos.--Nuevos neumaticos , incrementan el diámetro del neumático en un 12,63 % en comparación con el neumático de
origen. Instalados sobre llantas 8,5x17”.
Esta reforma no implica riesgo de interferencias con otras partes del vehículo.
Se garantiza compatibilidad entre llanta y neumático.C.R. 5.1 Modificación de las características del sistema de suspensión o de algunos de sus
componentes elásticos
• Se sustituye muelles delanteros y traseros originales, por unos muelles reforzados, instalados
en anclajes originales. Marca: KING SPRINGS, Referencia (DEL/TRAS): KDFR-42SP3 /
KDRR-43SP3.
• Se instala separadores de tirantes delanteros. Fabricado en aluminio, de 20mm de espesor.
Marca: AFRIKAAN 4WD, Referencia: S/R.
• Se sustituye barra panhard delantera y trasera originales por otras barra panhard reforzadas.
Fabricadas en acero. Se anclan en los anclajes originales. Marca: AFRIKAAN 4WD,
Referencia: S/R
• Se sustituye bieletas de estabilizadora delantera, por bieletas reforzadas. Fabricadas en acero.
Anclajes en los anclajes originales. Marca: OLD MAN EMU, Referencia: S/R.
• Se instala separadores de estabilizadora trasera de 20mm de espesor. Fabricados en acero.
Se instalan en los anclajes originales. Marca: OLD MAN EMU, Referencia: S/R.
La reforma de suspensiones NO modifica las condiciones técnicas del sistema de
dirección.

• C.R. 6.1.- Modificación del sistema de dirección
• Se sustituye barra de dirección delantera, por barra de dirección reforzada. Fabricada en acero
de 30mm de diámetro. Anclada en los anclajes originales. Marca: AFRIKAAN 4WD,
Referencias: S/R.
La reforma NO modifica las condiciones técnicas del sistema de dirección.

• C.R. 7.1.- Modificación de las características del sistema de frenado o de alguno de sus
componentes
• Se sustituye latiguillos de freno delantero y trasero originales un kit de latiguillos metálicos
delanteros y trasero. Anclados en anclajes originales.. Marca: GOODRIDGE, Referencia: S/R.
• Se sustituye discos de freno delanteros originales, por discos de freno ventilados, rallados y
perforados del mismo diámetro que los originales (305,5mm). Fabricados en acero. Anclados
en anclajes originales. Marca: S/M, Referencia: S/R.
• C.R. 8.52. Modificación, incorporación o desinstalación de elementos en el exterior del vehículo.
• Se instala soporte para cabrestante en la parte delantera del vehículo. Fabricado en acero, y
anclado al bastidor del vehículo, mediante 4 tornillos M12 de dureza 8.8 cada uno. Marca:
AFRIKAAN 4WD, Referencia: S/R.
El dispositivo de remolcado sigue inalterado y accesible.
• Se instala cabrestante de 4.536Kg de arrastre en la parte delantera del vehículo para el rescate
de este. Su unión al soporte se realiza mediante 4 tornillos de M10, de dureza 8.8. Marca:
WARN, Referencia: VR EVO 10S. Con guía plana.
Uso exclusivo de manera estacionaria.
• Se instala añadido inferior al parachoques trasero, fabricado artesanalmente con perfil
estructural de acero, de 100mm de altura. Anclado al bastidor del vehículo, mediante 4 tornillos
M12 de dureza 8.8 cada uno. Referencia: S/R.

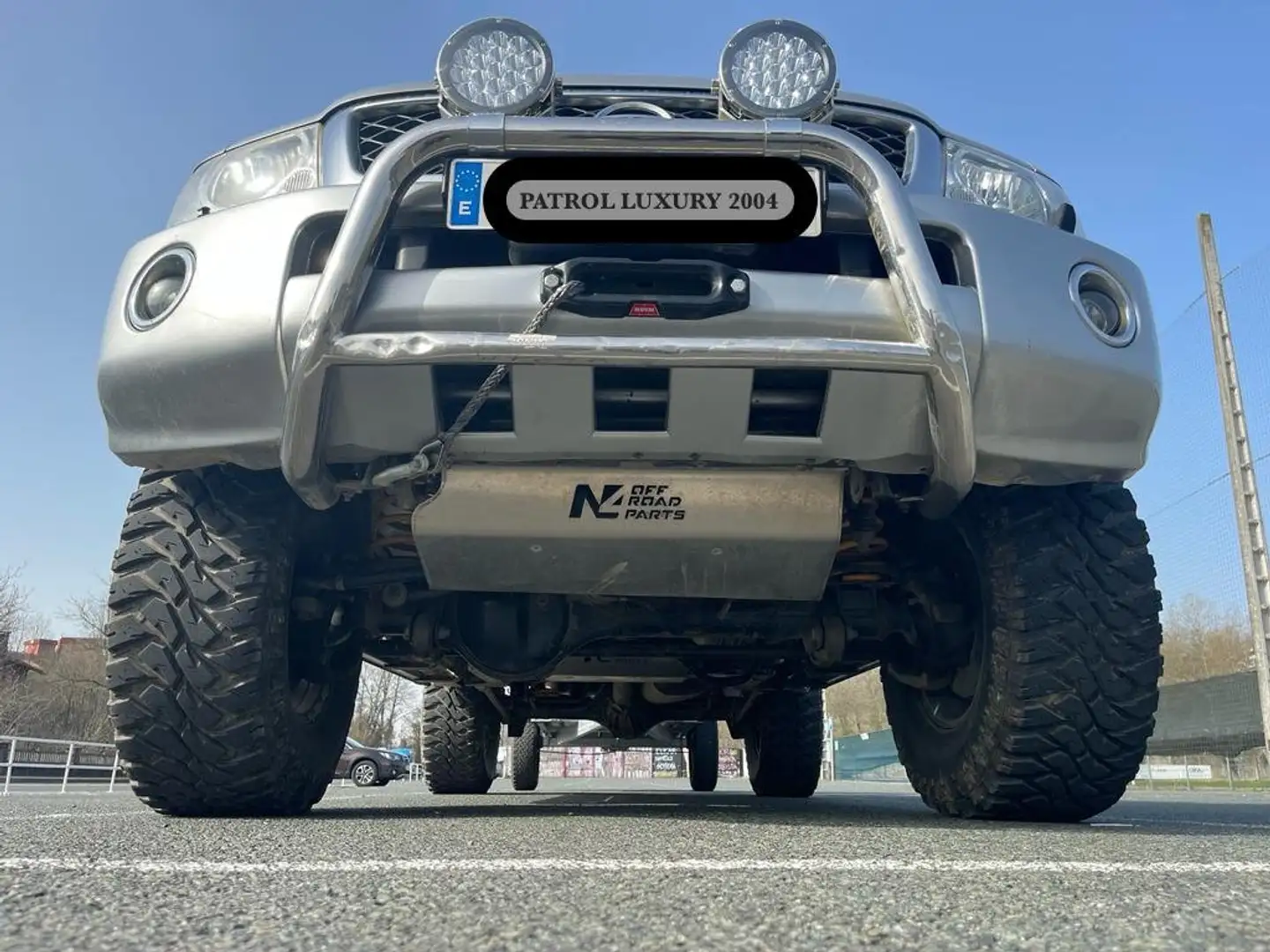

• Se instala conjunto de 2 protectores para bajos de motor y caja de cambios. Fabricados en
aluminio. Anclados al vehículo mediante un mínimo de 4 tornillos M10, dureza 8.8 cada uno.
Marca: N4, Referencia conjunto: S/R.
El dispositivo de remolcado sigue inalterado y accesible.
Los radios de curvaturas mínimos de todos los elementos exteriores instalados, son
superiores a 5mm.

• C.R.- 9.1 Adicción o desinstalación de cualquier elemento, dispositivo, sistema, componente o
unidad técnica independiente de alumbrado y señalización.
• Se instala faros de largo alcance, de 17,5 Puntos de luz c/u. Estos están conectados al circuito
de largo alcance del vehículo, con su propia protección eléctrica. Marca: PLASMA 4X4, con
contraseña dehomologacion .......................
SUMA PUNTOS DE LUZ FAROS L.A ORIGEN + NUEVOS: (20X2 + 17,5X2) = 75
• C.R. 9.2.- Modificación o sustitución de cualquier elemento, dispositivo, sistema, componente o
unidad técnica independiente de alumbrado y señalización, en cuanto a ubicación o características
• Se anula antiniebla trasero original incluido en los pilotos multifunción traseros, y se instala
pilotos antiniebla en la parte trasera izquierda del vehículo. Marca: CAR PRISS, con el
siguiente marcaje: 01 F1 E11 7564. Conectados al circuito eléctrico original del vehículo.
• C.R. 10.1.- Instalación, modificación o desinstalación de dispositivos de acoplamiento en vehículos
de categorías M y N
• Se instala dispositivo de acoplamiento (enganche), Marca: ARAGON, no de homologación:
e13*94/20*94/20*0451*00, Tipo: NIS005. Fabricado en acero. Anclado al bastidor del vehículo
en los anclajes originales, según instrucciones de montaje del fabricante, mediante 6 tornillos
M12, dureza 8.8. Se instala conexión eléctrica. Características:
o S (Kg): 130
o PMR S/F, C/F (Kg): 750 / 2.556Estas modificaciones implican las siguientes variaciones en la ficha técnica.

MASAS Y DIMENSIONES
Altura 1.980
SUSPENSIÓN
Neumáticos y ruedas 4 / 35X12.50R17 119 Q (M+S)
OBSERVACIONES:
- MASA REAL (Kg): 2.710
Habiéndose sido realizadas las citadas reformas a fecha de 02 de febrero de 2021 en la empresa:


incluye
certificado de taller -
proyecto tecnico
-informe conformidad-
permiso de obra y final de obra
